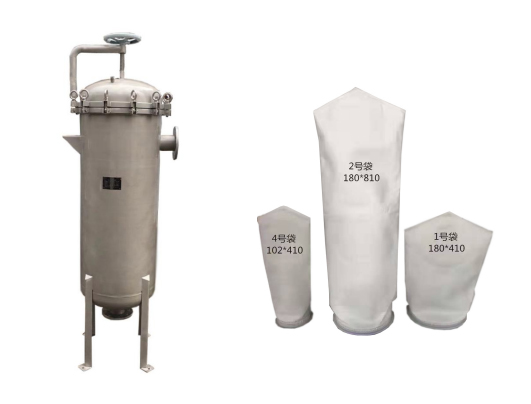

袋式過濾器（SLD型）

產品介紹

產品結構：

技術參數：

公稱通徑DN(mm)		25~500（特殊尺寸可訂做）
公稱壓力MPa		0.6	1.0
試驗壓力MPa	強度	0.9	1.5
	密封	0.66	1.1
	（特殊壓力等級）按用戶要求生產
過濾精度		1~10um（特殊精度可定制）
殼體材質		20#/304/304L/316/316L
濾袋材質		纖維濾袋
密封材質		聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式		法蘭連接/卡箍/對焊連接
法蘭標準		JB/GB/HG/ANSI/SH/JIS

一、概述

袋式過濾器是一種結構新穎、體積小、操作簡便靈活、節能、高效、密閉工作、適用性強的多用途過濾設備。袋式過濾器是一種新型的過濾系統。袋式過濾器內部由金屬網籃支撐濾袋，液體由入口流進，經濾袋過濾后從出口流出，雜質攔截在濾袋中，更換濾袋后可繼續使用。

袋式過濾器是一種壓力式過濾裝置，主要有過濾筒體、過濾筒蓋和快開機構、不銹鋼濾袋加強網等主要部件組成，濾液由過濾機外殼的旁側入口管流入濾袋，濾袋本身是裝置在加強網籃內，液體滲透過所需要細度等級的濾袋即能獲得合格的濾液，雜質顆粒被濾袋攔截。袋式過濾器更換濾袋十分方便，過濾基本無物料消耗。

袋式過濾器具備構造合理、密封性好、流通才能強、操作簡便等諸多長處。尤其是濾袋側漏機率小，能正確地保障過濾精度，并能快捷地改換濾袋，使得操作成本下降。濾器內外表面采取機械噴砂拋光解決，平均、易清洗。我們知道，袋式過濾器所采取的過濾方法是側進側出的方法，也可以采取側進底出的方法，通過管道中的壓力將過濾液體介質壓入或抽入袋式過濾器桶體，要過濾的液體介質經由電拋光沖孔支持濾藍承托的過濾袋的過濾，發生變化的固液分別到達液體介質被過濾的結果。

二、選型原則

1、進出口通徑:

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力:

按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

3、精度的選擇:

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。

4、過濾器材質:

過濾器的材質一般選擇與所連接的工藝管道材質相同。

5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52~1.2kpa。

三、維修保養
